易格斯 拖链e-spool®概览

电缆卷轴的替代品——减少电缆磨损和可靠地引导不同的介质

在很小的空间内引导许多不同的电缆。 e-spool® 独特地组合了两种不同的供能系统：标准拖链由一个滚柱引导，通过集成的弹簧随时实现精准的供能系统长度和张力。在起始位置，拖链可完全卷起，节省空间。 twisterband 连接滚柱与轴承座，轴承座与供应测电缆对接。

电缆不承受拉力

一个卷筒中可有不同的介质和直径

在所有方向上都可供能（水平，垂直，倾斜……所有都由一条拖链完成）

节省空间，无拖令

没有下段运行或导槽，路径保持自由

电缆直径可达 17 毫米

典型的行业及应用

伸缩应用

灯光和舞台技术

节省空间，可替代之字形应用

何时使用 e-spool® 系列：

当必须在有限空间内引导很多不同的电缆时

当不同介质（动力，空气，液体）应收纳在一个系统中时

不适用场合：

电缆弯曲半径大

负载非常高，必须垂直引导

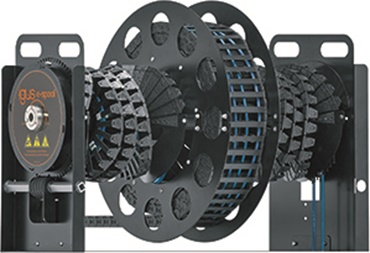

e-spool®标准和HD

产品系列——e-spool®标准和HD型

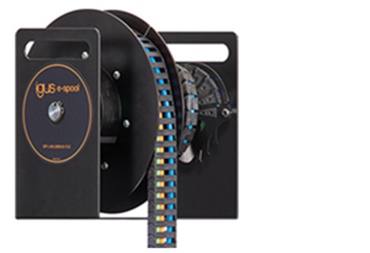

e-spool®供电产品

e-spool®供电产品系列

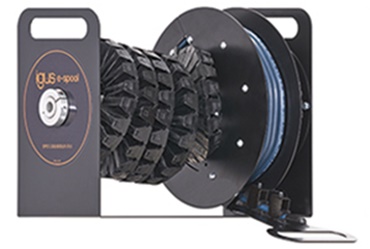

迷你e-spool®

迷你e-spool®产品系列

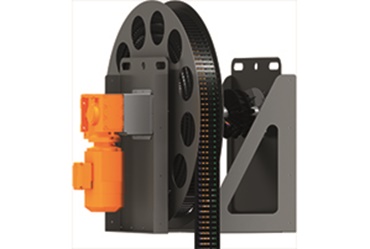

e-spool®手动

具有手动推拉功能的e-spool®产品系列

更灵活：

与滑动触点不同，数据电缆、压缩空气和流体也可以永久连接，甚至可以随时更换或更改。

e-spool®的一般填充规则

由于e-spool®中的特别机械应力，我们建议您使用igus® chainflex®高柔性电缆。 我们还建议您遵守以下填充规则：

请仅将电缆并排放在直拖链中。 切勿将多根电缆相互重叠！

在可能的情况下，带有TPE外护套的电缆应用作非屏蔽电缆

屏蔽电缆应来自CFROBOT系列。

在可能的情况下，使用分隔片保护电缆，以防与其他电缆交叉和磨损。
为了节省空间，还可每隔一个分段安装一个分隔片。

根据直径和/或弯曲半径插入电缆。
在内部插入薄的、小的电缆，然后从外面插入越来越大的

在电缆两端去应力。 电缆束带板不能安装在拖链方向

始终在接近旋转轴的twisterband中安装电缆，并在外侧留出空间。

始终将电缆安装在twisterband中，与旋转轴稍有间隙

安装注意事项
对于水平移动的应用，需要有让拖链运动的光滑表面。
