易格斯 iglidur® 回转环，PRT-01，有更大外环

品牌：易格斯

生产商：易格斯（上海）拖链系统有限公司

一键咨询

底价咨询

易格斯 iglidur® 回转环，PRT-01，有更大外环产品介绍

有更大外环的回转环轴承
完全免维护
易安装和可替换的滑动面板
耐磨
适用于非常高的负载和高硬度

尺寸

D	205.00 毫米
D 公差	符合DIN ISO 2768 mK标准
D1	185.0 毫米
d1	112.0 毫米
d	100.0 mm
外径d2	160.0 mm
d2公差	±0.20毫米
H - 螺栓	34.0 mm
h	12.0 mm
T1	12 x 30 °
T2	16 x 22,5 °
S1	M5
S2	5.5
K1	ISO 4762 M5
R1	80.0 mm
R2	69.0 毫米
B	5.5 mm

耐热性能

连续运行时的最高温度 [°C]	90 °C
工作温度下限	-50 °C

机械性能

轴向负载，静态	55,000 N
轴向负载，动态	16,000 N
径向负载，静态	16,000 N
径向负载，动态	5,000 N
干运转的转速	150 转速/分钟
最大允许倾覆力矩	1,500 Nm
径向间隙	0.25 mm
轴向间隙	0.25 mm
同心	0.1 mm
实际运行	0.2 mm

一般性能

重量	1,300.00 g
基座材料	铝
滑动元件材料	iglidur® J
安装环上的M4螺纹	无
大安装环	无
垫片安装环	无
驱动销	无
槽螺母	无

应用要求

符合 FDA 标准	无
符合欧盟 10/2011 标准	无

其他信息和图表

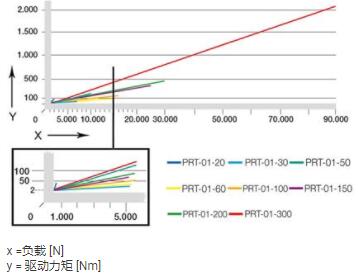

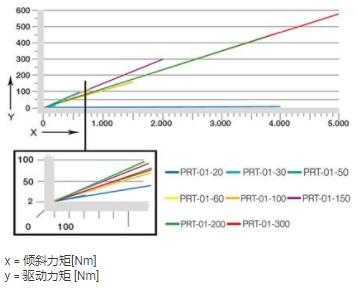

不同外作用力偶上所需驱动力矩
PRT-01-20, M4, 分钟，6 螺丝
PRT-01-30,M4, 分钟，8 螺丝
PRT-01-50,M6, 分钟，12 螺丝
PRT-01-60,M5, 分钟，10 螺丝
PRT-01-100,M5, 分钟，12 螺丝
PRT-01-150,M5, 分钟，12 螺丝
PRT-01-200,M6, 分钟，12 螺丝
PRT-01-300,M8, 分钟，12 螺丝

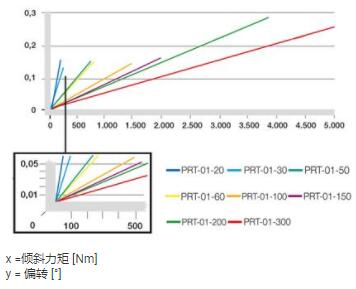

偏转取决于倾斜力矩
PRT-01-20, M4, 分钟，6 螺丝
PRT-01-30,M4, 分钟，8 螺丝
PRT-01-50,M6, 分钟，12 螺丝
PRT-01-60,M5, 分钟，10 螺丝
PRT-01-100,M5, 分钟，12 螺丝
PRT-01-150,M5, 分钟，12 螺丝
PRT-01-200,M6, 分钟，12 螺丝
PRT-01-300,M8, 分钟，12 螺丝
