通快 TruPunch 5000

TruPunch 5000

TruPunch 5000 是款多产的高端机床。它在生产效率、流程安全性和加工灵活度等方面树立了全新的行业标杆。

· 1600 次/分钟

得益于性能强劲的液压驱动装置，冲压速率高达1600次/分钟，打标速率高达2800次/分钟，生产效率无可匹敌。

· 极高的部件质量

高级动态下模配置可确保零件完美无划伤，且能拓宽成形加工范围。

· 通过自动化装置提高生产效率

搭配智能自动化装置和其它智能功能进一步提升了生产效率和流程安全性。从自动化上下料，零件智能分拣堆垛，料库连接，再到快速换模自动化，这款高端机床为您创造无限可能。

· 快速换模

通过无间隙驱动装置实现极高的轴动态加速度，冲压C轴的高转速实现极快的攻丝和模具旋转，即使加工复杂轮廓零件，也能达到高效率生产。

· 温和加工

高端可伸缩夹钳确保无死区加工及极高的工件质量与精度。

应用

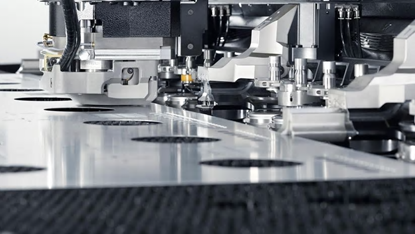

Ø 使用五号模具确保表面无划痕

无论是翻孔还是百叶窗式切割：使用带有动态下模的五号模具（如翻孔、百叶、卡槽、滚台阶等）可灵活加工板材。

Ø 集成平整

冲压板材时，通过冲压流程向工件施加压应力和拉应力，促使板材预先发生反向变形。该功能和相关模具在冲压操作期间便可平整凹凸不平处——完全无需后道校平工序。

装备

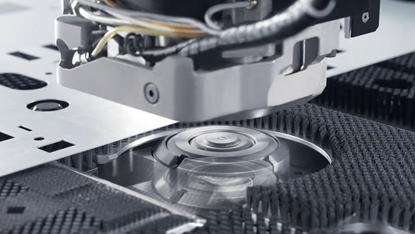

· 动态下模

动态可降式下模实现无划痕的冲压与成形加工，并能避免发生零件卡住的危险。

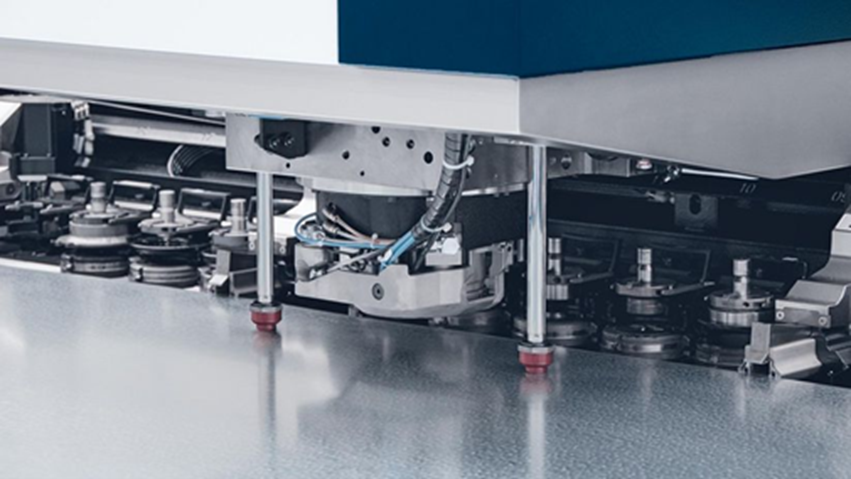

· 再定位气缸

在夹钳需要再定位而打开期间，再定位气缸将板材固定住。

· 可伸缩夹钳

使用可伸缩夹钳高效工作：即使在夹钳死区也可进行加工。

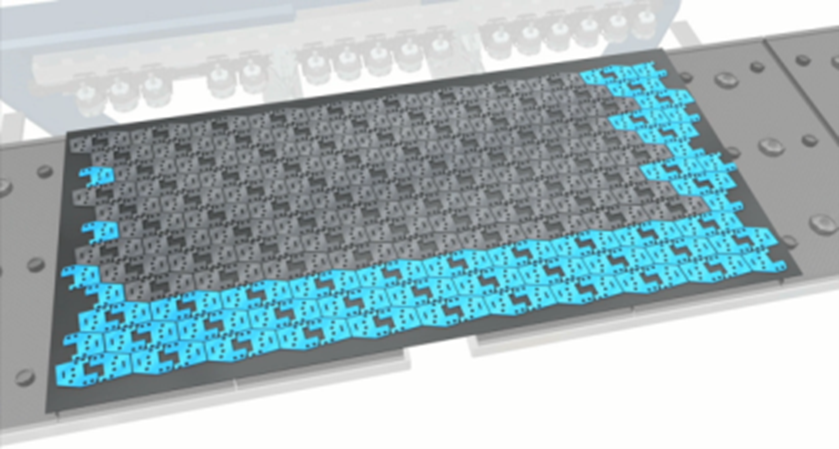

· 无残料

通快是全球首家提供无残料加工冲床的制造商。这项创新工艺既节省了材料，又增加了流程安全性。

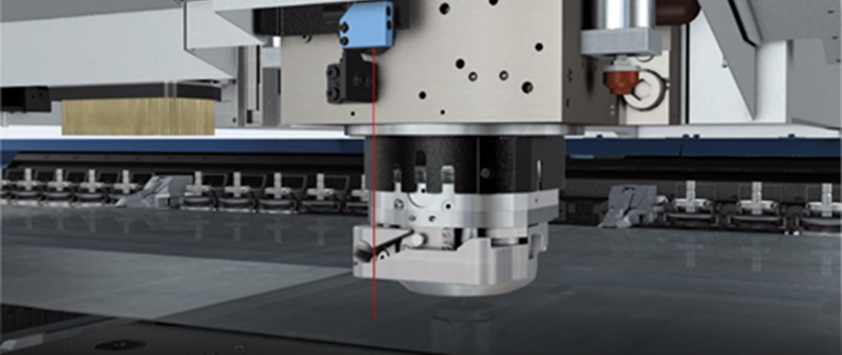

· 智能冲压监控

智能冲压监控功能会在换模前检查是否确实已在板材内冲孔。由此机床可及早识别到上模可能发生的断裂，并将该信息传递给操作员。

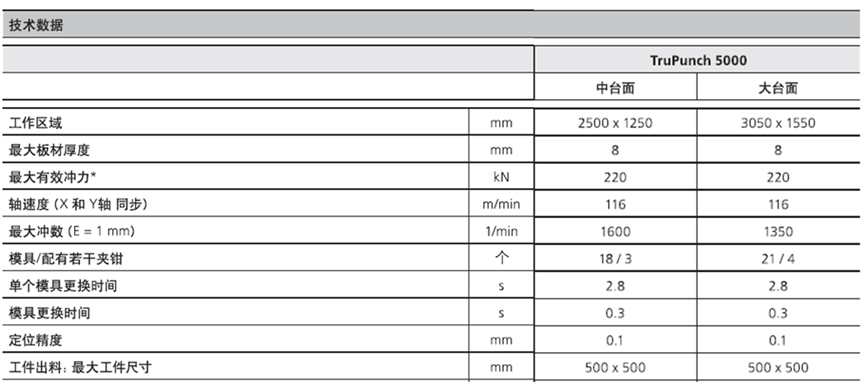

技术数据
