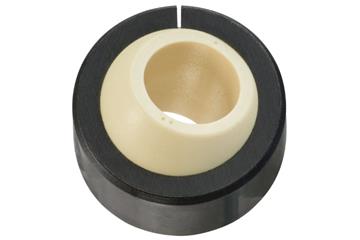

易格斯 igubal®低成本角支轴承KGLM LC

品牌：易格斯

生产商：易格斯（上海）拖链系统有限公司

一键咨询

底价咨询

易格斯 igubal®低成本角支轴承KGLM LC产品介绍

尺寸系列 K，符合 DIN ISO 12240 标准
轴承座材料：igumid G
滚珠材料：iglidur® W300
各种滚珠材料
易安装
高性价比
拼合轴承座

产品描述

igubal® 角支轴承

角支轴承的使用通常与高重量的轴承材料、难以安装和成本高相关联。大多数时候都需要长期维护，而且只有特殊设计的轴承耐腐蚀。由于高边缘负载，或者因为需要进行重新精调、重新铰接或重新安装以补偿对准误差，滚柱轴承或滑动轴承通常过早地发生故障。 igubal® 角支轴承终结了所有这些缺点，为您的工程设计开辟了许多新的可能性：它们易于处理、经济高效、重量轻且坚固耐用。

轴承座由 igumid G 制成，这是一种抗冲击性极强的长纤维增强工程塑料。适合在 -30°C 至 +80°C 的温度下长期使用。

在标准球体轴承中，滚珠由 iglidur® W300 材料制成，该材料以干运转中最低的摩擦系数和极低的粘滑性而闻名。这对于低负载和非常慢的运动尤其重要。
易安装
高性价比
拼合轴承座

典型应用领域
食品业
轨道技术
 汽车行业
设备建造

这里还有更多应用领域：行业解决方案

适用场合：
适用于高轴向和径向负载
需要简单安装时
在狭窄的安装空间下
如果需要化学抗性
当需要高性价比时
如果需要抗脏污的轴承
调整错位

不适用场合：

如果温度超过 +80℃
如果要求直径超过 30 毫米
如果需要高于 0.5 米/秒的转速
使用我们的筛选器选项找到合适的产品

公差
免维护 igubal® 角支轴承的内径公差为 E10。轴公差应在 h6 至 h9 之间。轴承间隙允许轴承因温度升高而膨胀。检查内径

装配
igubal® 角支轴承压配合到推荐的 H7 轴承座孔中并轴向固定。由于角支轴承可以自动补偿任何偏差，因此无需精确调节轴承座。

技术数据

尺寸

B	8.00 mm
斜角长度（f）	0.8 mm
Ø d1	5.00 mm
Ø d2	13.0 mm
C	6.0 mm

生产和安装公差

d1公差

E10

一般性能

尺寸系列	K，符合DIN ISO 12240
基座材料	igumid G
球体材料	iglidur® W300
重量	1.00 g

机械性能

最大轴向静负载，短期	500 N
最大径向静强度，短期	1,300 N
关于轴向载荷的信息	最大静态轴向负载在远程轴承座孔中确定。
最大旋转角度 (α)	30.00 °
