GOM ARAMIS三维相机系统-满足高端应用需求的坚固测头设计

品牌:GOM
生产商: GOM 光学测量
一键咨询
底价咨询

GOM ARAMIS三维相机系统-满足高端应用需求的坚固测头设计产品介绍


精准无误的三维分析

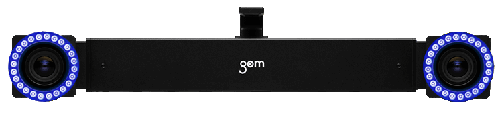

ARAMIS SRX是一套用于全场型面和基于点的测量的高分辨率三维相机系统。测头每秒拍摄多达2000幅图像,其结构坚固,过程稳定,操作方便,是满足工业环境高端应用需求的的理想测量系统。



全方位卓越性能展现
高分辨率

ARAMIS SRX采用新相机技术,包含左右两台1200万像素相机。不仅能够侦测细微应变,还可以侦测大范围内的局部应变效果。


快速设置
ARAMIS SRX操作方式灵活。通过可更换的相机架和预设并经过认证的测量镜头,使用者可以快速调整测量区域。


结构坚固
坚固的壳体设计保障系统运行高度稳定,同时减少测头标定需求,适合工业环境中的应用。


过程稳定
系统内置的GOM测试控制器可控制测量头动向,确保软硬件之间的通讯稳定。相机内设触发分配功能用以控制图像采集,保障系统运行稳定如一。


GOM Correlate Pro




用于3D测试的软件:一种记录和分析运动和变形的简单方法。


浏览更多


ARAMIS SRX挑战测试极限
超高采样频率,适合高速应用

ARAMIS SRX在全分辨率下图像记录速度可以达到335 Hz。降低图像分辨率的情况下,卓越记录速度可达到2000 Hz。这使得系统能够采集零部件在整个变形和失效过程中的详细图像数据。


8GB内存,专为高端应用设计




ARAMIS SRX尤其适合需要同时采集高速图像序列和测量局部效应的高端应用。 8G内存支持系统在高分辨率状态下持续高速摄像。


高清HD模式,为碰撞应用研发




专为碰撞测试应用研发的HD模式可提供※佳图像比例,且图像记录速率高达到1000Hz,因此系统可在高分辨率下多方面分析高速图像序列。


先进光线技术
蓝光技术




由于测量头采用细条蓝光,因此在图像采集过程中能够有效过滤周围环境光干扰。其光源投射范围广,亮度强,能为10mm x 10mm至5m x 5m范围内的测量区域提供※佳照明,并大大减少曝光时间。

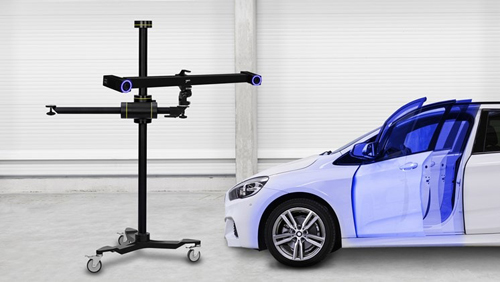

追踪点灯支持大范围全局测量




追踪点灯适用于大至5m x 5m的大面积区域照明,并为运动分析中基于点的测量提供优化。双光源配置和参考点标使系统可以在完整记录高速运动物体的同时,将曝光时间缩短至微秒以内。


光线投影头帮助局部细节捕捉




光线投影头适用于1m x 1m以下的小范围测量,使用者可根据不同测量任务灵活调整照明区域。蓝光技术确保在测量过程中稳定投射均匀光线,使系统无论在何种环境下都能执行精准测量。


几分钟内快速标定
使用者可以通过经认证的高精度标定物,直接在ARAMIS Professional软件中对测量头进行标定。整个标定过程只需短短几分钟,且整个标定流程由系统指引完成,不受人为操作影响,保证达到高精度标定结果。


技术参数


                                 ARAMIS SRX                         ARAMIS SRX – 8 GB



相机分辨率 4096 × 3068 像素
4096 × 3068 像素
帧频(fps)

75 fps @ 全分辨率
115 fps @ 2/3 分辨率
230 fps @ 1/3 分辨率
480 fps @ 1/6 分辨率
490 fps @ HD 格式 (1920 × 1000)

335 fps @ 全分辨率
500 fps @ 2/3 分辨率
1000 fps @ 1/3 分辨率
2000 fps @ 1/6 分辨率
1000 fps @ HD 格式 (1920 × 1000)

相机支架(mm)
180 / 300
600 / 1200 / 1600
180 / 300
600 / 1200 / 1600


系统零配件
·GOM 接触式探针
·定物
·参考点标
·变形喷雾包
·支架
·装运箱


多种速度和分辨率配置,满足高标准测试应用需求
与ARAMIS SRX相比,ARAMIS三维相机系列更适合用于小范围测试。ARAMIS三维相机镜头有12M和2.3M两种配置,可用于材料研究和工业领域对小型样本到大型物体的测量。它采用的测量头设置,光源技术和标定精度与ARAMIS SRX系统一致。


ARAMIS 三维相机12M
ARAMIS 三维相机12M:分辨率适中,适合中高速应用
配置1200万像素相机的ARAMIS高分辨率测量头在全分辨率状态下图像记录速率可达到25 fps,为材料和部件测试领域中的中速应用提供合理的分辨率和可靠的材料特性数据。像素降低情况下,图像记录速率可达100 fps。


ARAMIS 3D 相机 2.3M
ARAMIS 3D 相机 2.3M:采样频率更高,适合高速应用
配置230万像素相机的ARAMIS低分辨率测量头在全分辨率下图像记录速率可达130 fps,能完整记录快速运动中的测试物体数据。像素降低情况下,记录速率可提高到450 fps。


技术参数


                             ARAMIS 3D Camera 2.3M     ARAMIS 3D Camera 12M



相机分辨率 1936 × 1216 像素 4096 x 3000 像素

帧频(fps)

130 fps @ 全分辨率
240 fps @ 1/2 分辨率
450 fps @ 1/4 分辨率
25 fps @ 全分辨率
75 fps @ 1/3 分辨率
100 fps @ 分辨率
相机支架(mm) 150 / 300
600 / 1200 / 1600
150 / 300
600 / 1200 / 1600
