易格斯 dryspin® 大螺距螺纹丝杠，左旋螺纹，1.4301 不锈钢

品牌：易格斯

生产商：易格斯（上海）拖链系统有限公司

一键咨询

底价咨询

易格斯 dryspin® 大螺距螺纹丝杠，左旋螺纹，1.4301 不锈钢产品介绍

材料: 不锈钢1.4301
螺纹方向: 左旋螺纹
螺纹类型: dryspin® 大螺距螺纹

尺寸

螺纹	Ds8x10
节距	10.0 mm
节面角 α	21.70 °
外径最小 Ø d1	7.9 毫米
外径最大 Ø d1	8.00 毫米
芯线直径 Ø d3 最小	5.5 毫米
芯线直径 Ø d3 最大	5.6 毫米
最大长度	1,500 mm

一般性能

材料	不锈钢1.4301
螺纹方向	左旋螺纹
螺纹类型	dryspin® 大螺距螺纹
重量/米	0.40 kg
螺纹编号	4

生产和安装公差

螺旋偏差	0.1 毫米至 300 毫米
平直度（标准）	0.3 毫米至 300 毫米
对齐	<0.1 毫米到 300 毫米 (从配置器订购)

其他信息和图表

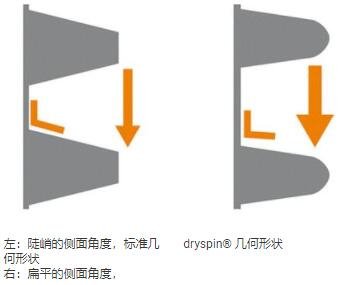

优化的螺旋角度，更高的效率
由于 dryspin® 大螺距螺纹丝杠中的螺纹角度较平（类似于梯形螺纹），所施加的力可以高效地转换为平移运动。与陡峭的螺纹角度相比，这意味着更低的功率损失。

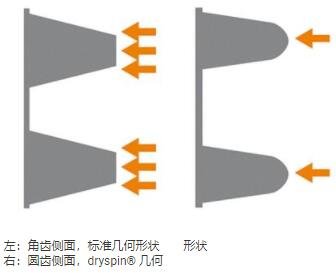

圆齿形状实现安静、减振的运行
圆齿形的设计，减少了丝杠螺母和丝杠之间的表面接触。因此，dryspin® 丝杠螺母免振动运行，几乎静音。这是因为两个表面的接触面越大，传递的振动就越多，从而造成嘎嘎声或吱吱声。圆齿最大限度地减少了这种影响，并且螺纹无需润滑即可安静地移动。

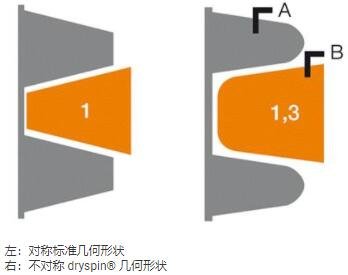

不对称设计延长了使用寿命
由于各个 dryspin® 螺纹之间的距离较大，螺纹完美匹配免润滑 igus® 高性能工程塑料的特性。对于所有尺寸，螺纹中的摩擦优化工程塑料的比例可以扩大 1.3 倍。使用寿命要比标准几何形状长达 5 倍，更耐磨的材料和更高的效率水平至关重要。丝杠直径越大，其冲击力就越强。使用集成弹簧预紧的 dryspin® 零反冲螺纹螺母，可以使整个生命周期中的间隙最小化。
