易格斯 RX.系列 48：RX拖管

RX.系列 48

系统部件24~48小时内发货

系统部件2周内发货

根据所需，常规交货时间为4~8周

适合垂直应用适用于水平应用适合圆周运动

您可在此设定您个人的拖链系统。所有条目及零部件都位于页面底部的零件清单内。

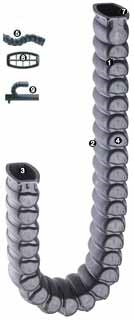

RX.系列 48——拖管，沿外径扣开

1. 防碎屑设计，无底切和边缘

2. 圆滑的外形

3. 大填充空间，内高最高达62毫米

4. 隐藏的针/孔连接和止动器

5. 两侧可弯曲的“RBR”是标准选择

6. 盖子可沿外径拆除

7. 安装架可选配去应力元件

8. 可进行内部分隔

9. 可选用导槽

RX48系列适合以下应用类型：

垂直：悬挂应用，竖直应用

水平：架空应用≤ 1,8米，滑动应用

圆周运动：可用于旋转应用，可能要求改装（旋转角度超过180°往往要求机加工改装）

适合使用RX 48系列的场合

•当您需要防碎屑性极强、无底切和边缘、内高62毫米的小拖管时

•内宽120毫米

•适用于架空长度最高为2,4米和填充重量最大为12,0千克/米

•要求可从外径轻易开启

RX48系列不适用场合

•当您需要更高稳定性时

R4.42系列

•当不需要防碎屑时

E6.62系列

架空长度

架空长度取决于额外负载

X轴：架空长度（米）FLB/FLG

 Y轴额外负载（千克/米）

 下限：行程S（米）

FLB = 带准许凹陷的架空

FLG = 上层平直的架空

参考范例A：

 额外负载 = 5,0[千克/米]

架空长度FLB = 1,5米

 行程 = 3,0米

了解更多详情请单击
