先临三维 Geomagic ® Control X™三维检测软件

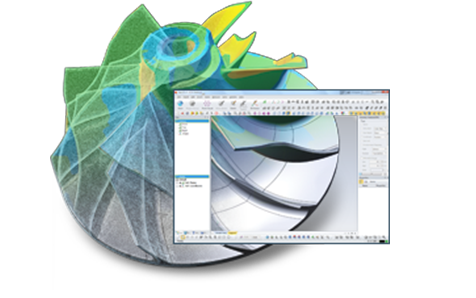

Geomagic ® Control X™是一套全面的检测自动化平台，应用于三维扫描仪和其他便携式检测设备的测量流程。通过这个功能丰富的软件平台、您可以在检测对象上方便地进行编辑、CAD比较、GD&T、等自动化操作。

Features
Geomagic Control的核心功能

通过三维扫描仪、数字化仪和硬测设备采集点和多边形数据。
内置CAD导入接口CATIA，UG，SolidWorks和Creo Elements（前身为Pro/ ENGINEER）并全面支持行业通用格式。
将实物件与CAD模型或数次扫描均值比对。
综合注释、尺寸标注、GD＆T以及测量分析，须状图与现有数据的比对。
输出详细检测报告，多视图数字检测数据，注释和结论。

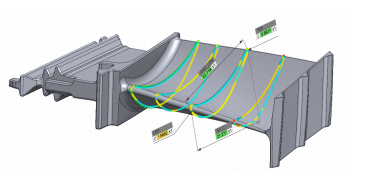

叶片分析

使用附带的叶片分析工具控制涡轮机、整体叶盘、档板或叶片的质量。 Control X 可自动测量以下项：
• 翼型剖面
• 前缘和后缘位置及厚度
• 拱弧线
• 弦角和长度
• 2D扭曲分析

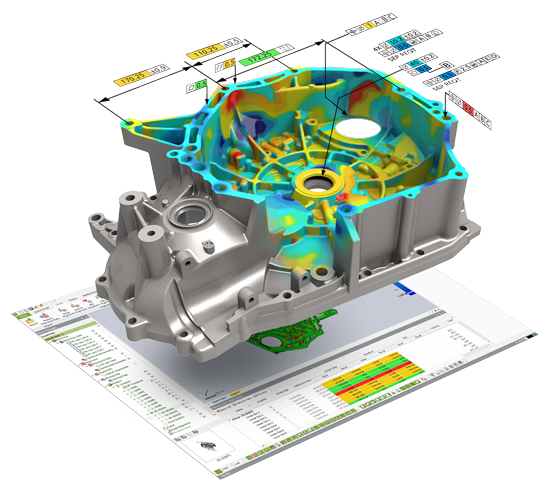

2D 和 3D GD&T

借助广泛的几何尺寸和公差工具，您可以根据 ASME Y14.5M 标准分析要素的大小、形状、方向和位置。
Control X 可测量：
• 长度、角度、半径、椭圆尺寸、孔深、沉孔直径、埋头孔直径和厚度
• 平直度、平整度、圆度、圆柱度、平行度、垂直度、角度、位置、同心度、对称性、线形、曲面轮廓、跳动度和全跳动度
• 长度、角度、半径、椭圆尺寸、孔深、沉孔直径、埋头孔直径和厚度
• 平直度、平整度、圆度、圆柱度、平行度、垂直度、角度、位置、同心度、对称性、线形、曲面轮廓、跳动度和全跳动度

将三维扫描与硬测相结合

在一个集成的软件界面中充分利用这两项功能 —— 非接触式扫描和接触式探测。使用 LiveInspect™ 通过图形和音频指导执行逐步检测或预计划检测。

Geomagic Control的其他功能

Control X 可以自动插入扫描对象的理想形状，并测量偏差，以量化甚至很小的表面缺陷；
检测项目的每个方面都记录在 Control X 的模型管理器中。只需单击几下，即可检查其他部件，或者根本无需单击；
随时测量尺寸由于 Control X 可自动识别标称模型中的特征（无论它们是CAD 模型还是原版零件的扫描件），因此测量 2D 或 3D 中的尺寸非常快捷、简单；
通过趋势分析监控一段时间内的变化。使用 3D PDF 共享报告，让每个人都可以在 PC、Mac 或手机上查看，无需特殊软件；

工作流程

手册下载

Geomagic ® Control X™三维检测软件产品手册 (下载PDF 2 MB)
