易格斯 igubal® U 型夹，GARM

品牌：易格斯

生产商：易格斯（上海）拖链系统有限公司

一键咨询

底价咨询

易格斯 igubal® U 型夹，GARM产品介绍

螺纹尺寸 M10 可供现货（M8 和M12 准备中）
比如，可直接连接igubal® 杆端轴承
非常轻巧
免润滑，免维护
耐腐蚀
提供右旋螺纹（可申请左旋螺纹）

典型应用领域：电缆，带可调节关节，自动化

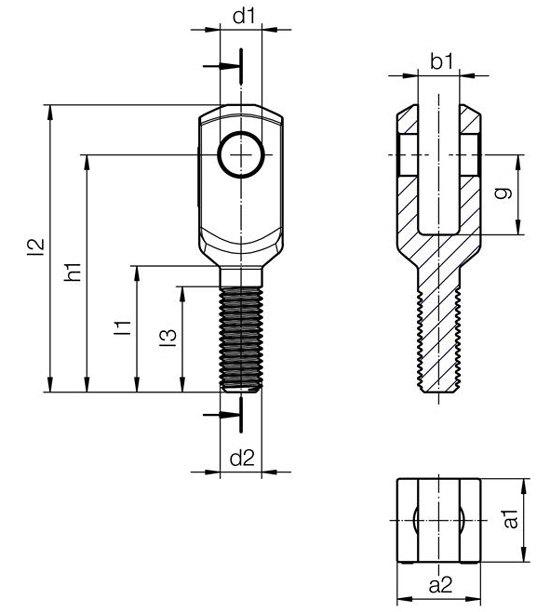

尺寸

Ø d1	10.00 mm
g	19 mm
a1	20 mm
a2	20 mm
b1	10.00 mm
螺纹d2	M10
l2	69.0 mm
h1	57.00 mm
l1	30.3 mm

生产和安装公差

d1公差	+0.1毫米
a1公差	-0.16 +0.3毫米
a2公差	-0.16 +0.3毫米
b1-公差	B13
l3 公差	±0.3 毫米
l1公差	±0.2毫米

一般性能

螺纹方向	右旋螺纹
尺寸系列	E, 根据 DIN 71752
材料	igumid G

机械性能

最大拧紧扭矩，螺纹

5.00 Nm

更多详情请点击：https://www.igus.com.cn/product/19022?artNr=GARM-10
