易格斯 dryspin® 大螺距螺纹丝杠，反向，由不锈钢 1.4301 制成

品牌：易格斯

生产商：易格斯（上海）拖链系统有限公司

一键咨询

底价咨询

易格斯 dryspin® 大螺距螺纹丝杠，反向，由不锈钢 1.4301 制成产品介绍

材料: 不锈钢1.4301
螺纹方向: 反向驱动
螺纹类型: dryspin® 大螺距螺纹

尺寸

螺纹	Ds10x12
节距	12.0 mm
节面角 α	21.54 °
外径最小 Ø d1	9.9 毫米
外径最大 Ø d1	10.00 毫米
芯线直径 Ø d3 最小	6.9 毫米
芯线直径 Ø d3 最大	7.0 毫米
l2	480.0 mm
l3	480.0 mm
丝杠长度	500 mm
螺纹转换 l4（不可用螺纹）	25 毫米

一般性能

材料	不锈钢1.4301
螺纹方向	反向驱动
螺纹类型	dryspin® 大螺距螺纹
螺纹编号	4

其他信息和图表

优化的螺旋角度，更高的效率
平滑的螺纹角度，dryspin®高螺旋丝杠（类似于梯形螺纹），可以更加有效的将旋转扭矩转换为平移运动。与更陡的螺旋角相比，这意味着更低的功率损失。

圆齿形的设计，使其有低噪音，抗振动的特性
圆齿形的设计，减少了丝杠螺母和丝杠之间的表面接触。这意味着 dryspin® 丝杠螺母免振动运行，几乎静音。这是因为两个表面的接触面越大，传递的振动就越多，从而造成嘎嘎声或吱吱声。圆齿最大限度地减少了这种影响，并且螺纹无需润滑即可安静地移动。

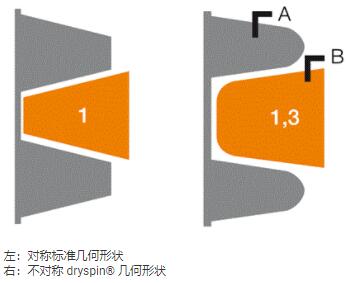

不对称设计延长了使用寿命
由于各个 dryspin® 螺纹之间的距离较大，螺纹完美匹配免润滑 igus® 高性能工程塑料的特性。对于所有尺寸，螺纹中的摩擦优化工程塑料的比例可以扩大 1.3 倍。使用寿命要比标准几何形状长达 5 倍，更耐磨的材料和更高的效率水平至关重要。丝杠直径越大，其冲击力就越强。使用集成弹簧预紧的 dryspin® 零反冲螺纹螺母，可以使整个生命周期中的间隙最小化。

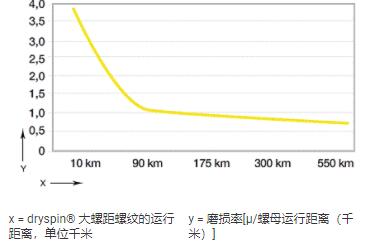

耐磨的 dryspin® 大螺距螺纹
DST 10x25，负载 175 N，行程 540 毫米，125 rpm

大螺距螺纹磨损测试
耐磨的大螺距螺纹 10x50，dryspin® 大螺距螺纹/标准大螺距螺纹，负载 36 N，100 rpm，50,000/150,000/200,000 个循环

drylin® 直线滑动轴承丝杠螺母由摩擦优化材料制成。从开发阶段开始，研发重点是优化 drylin® 直线滑动轴承丝杠装置的摩擦性能，以达到尽可能低的磨损率和良好的摩擦值。
