先临三维 便携式无线CMM测量解决方案 无线跟踪式激光扫描系统

便携式无线光学 CMM 测量解决方案 ———无线跟踪式激光扫描系统 FreeScan Trak 无需贴点的激光手持扫描系统

特点
动态跟踪

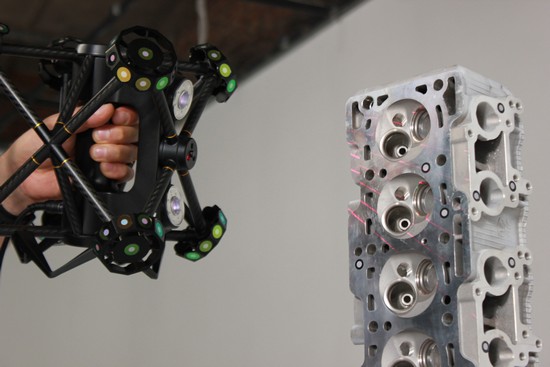

基于动态光学跟踪原理，系统可对扫描头进行跟踪定位并实时精确测量目标的三维形状，实现了无需贴点的高精度三维扫描。有别于常规的激光手持扫描仪，FreeScan Trak的创新工作模式，使得用户可以将工作重点聚焦在扫描过程和获取结果上，而不是将时间耗费在繁琐的粘贴标识点等准备阶段。 计量级测量
精度高达0.03mm，分辨率高达0.05mm，系统重复性高。

无线技术

光学跟踪仪与扫描仪之间无需线缆连接，采用精确无线同步以及高速无线链路传输技术，快速搭建3D扫描测量系统，实现无标记点、无约束的“无线自由”三维扫描。操作简便
内置新一代处理器，无需外置计算单元，扫描数据可直达工作电脑。FreeScan Trak的测量速率可高达70Hz。

独立工作模式

扫描仪内置LED光源，可作为独立运作的无线手持扫描仪进行扫描工作。 重量轻便
重量仅有1.2kg，易于操作。

规格参数

精度

最高可达 0.030 mm

体积精度（基于工作范围）

15m³ ,0.1mm

分辨率

0.050mm

测量速率

480,000 次测量/秒

样件尺寸范围(推荐值)

0.2–6m

适用网络类型

支持无线及有线连接

FreeTrak 重量

7.2kg

FreeTrak 外形尺寸

1079L x 237W x 110H

FreeTrak 光源

红外 LED 光源

FreeTrak 光源等级

N/A

FreeTrak 基准距

3000mm

FreeTrak 景深

2000mm

FreeTrak 扫描区域

3000mm x 2500mm

网络标准

IEEE802.11n/ac, IEEE802.3ab

输出格式

.stl、.asc

操作温度范围

5–40°C

操作湿度范围（非冷凝）

10–90%

FreeScan Trak 重量

1.2 kg （Scanner 无线扫描模块） +900g （Airmaster 无线计算平台）

FreeScan Trak 外形体积

210L x 210W x 215H

FreeScan Trak 光源

红外 LED光源 & 7 条激十字线+ 外加一条直线

FreeScan Trak 激光等级

Class 2

FreeScan Trak 基准距

300mm

FreeScan Trak 景深

250mm

FreeScan Trak 扫描区域

275 x 250 mm

手册下载

便携式无线CMM测量解决方案产品手册 (下载PDF 48 MB)
