易格斯 chainflex® 高柔性数据电缆CFROBOT3产品介绍
应用要求: 用于扭转应用
外护套: PUR
总屏蔽
耐油性: 耐油（符合 DIN EN 50363-10-2 标准）
耐冷却剂
耐划痕
耐水解和微生物
阻燃
无硅
抗UV
chainflex® 高柔性电缆等级: 6.1.3.3
典型应用领域：
产品描述
chainflex® 高柔性数据电缆CFROBOT3典型应用领域：
- 用于带扭转运动的极高负载
- 几乎无限的耐油
- 室内和室外应用，防紫外线
- 特别适合机器人和3D运动、输送、丝杠驱动
根据保障条件保证寿命
更多信息：chainflex® 高柔性电缆质保
| 循环* | 500万次 | 750万次 | 1000万次 | ||
|---|---|---|---|---|---|
| 温度， | V最大[度/秒] | a最大[°/s²] | 最大扭转角度 | 最小弯曲半径[系数 x d] | 最小弯曲半径[系数 x d] |
| 从/至[°C] | 可扭转 | 可扭转 | [°/m] | [°/m] | [°/m] |
| -25 / -15 | ±150 | ±90 | ±30 | ||
| -15 / +70 | 180 | 60 | ±180 | ±120 | ±60 |
| +70 / +80 | ±150 | ±90 | ±30 |
* 可实现更多次数的循环——请咨询有针对性的计算。
技术数据
一般性能
| 芯数及截面积 [mm²] | (3x(2x0.25))C |
| 外径最大 | 9.0 毫米 |
| 铜含量 | 33 千克/千米 |
| 重量 | 84.000 千克/千米 |
| 绞合方式 | 对绞芯线 |
认证和标准

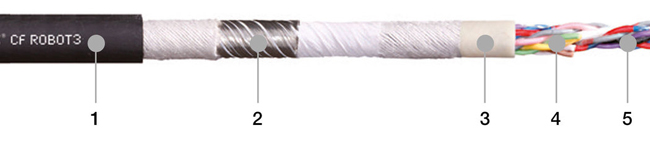

1、PUR基外部护套混合物
2、整个屏蔽：高度抗扭、镀锡铜丝编制屏蔽
3、内部护套PUR混合物
4、高机械性能的芯线绝缘TRE混合物
5、特别抗弯曲绞合导线
