易格斯 Triflex® R TRC：Triflex® R TRC.60

Triflex® R系统TRC.60系列

1. 可多维移动——在复杂移动中具有很高灵活性，甚至是在第6轴。 纵轴上每个链节可旋转约± 10°。 这有助于引导电缆通过有难度的几何结构

2. 通过特别的“拖车机制”（=球窝系统）吸收大量拉力，从而可在所有轴上平稳运转，经测试拉力可达

3. 一流的机械性能——耐冲击、防脏污、结实、耐磨损、防碎屑。 借助光滑的内外轮廓，滑过障碍物，并保护电缆。 在igus®实验室中接受了超过100万次循环的测试

4. 小弯曲半径和小节距——实现节省空间的安装

5. 易于装配和拆卸——节省装配成本的注塑成型部件。 牵引方向不需要支承元件（如钢缆、弹簧件等）

6. 超级稳定——由于止动器位于外侧，精准止动器用于半径和扭转运动

7. Triflex® R组合——适用于机器人上所有运动的通用紧凑模块；安装在现有紧固点上

8. 由于很容易将机器/机器人与智能附件相连，所以配置时间可降至最短

9. 还适用于特殊应用：纤维杆模块、通用装配套件和FlexBar

Triflex® R还有ESD型

TRC.60系列适用场合：

•如果需要安全的供能系统进行多轴3D运动

•当需要高扭转性时

•当需要系统易于缩短或延长时

•要求较小的弯曲半径

•当吸收大量拉力很重要时

•当需要以圆滑结实的外形避免卡住时

TRC.60系列不适用场合：

•要求大负载的环形运动

TwisterChain®拖链系统

•要求易于装填

Triflex® R TRE系列拖链系统

•当需要更便宜、更简单的3D解决方案时，

Triflex® R TRL系统

技术说明

拖链链节材料  igumid NB

最小允许温度 [°C]  -40

最大允许温度 [°C]  80

拖链链节的易燃等级  VDE 0304 IIC UL94 V2

关闭

去应力元件

• 快速和简单的安装

•更换已填充Triflex® R只需最短的机器停机时间

•可选配带一体式去应力元件的接头

•接头也可以作为中间连接，和旋转轴承组合使用

•通过系状卡扣式连接物快速装配

•用于金字招牌机器人型号的接管口径

•末端或中间加固潜力

安装架不适用于所选的拖链。

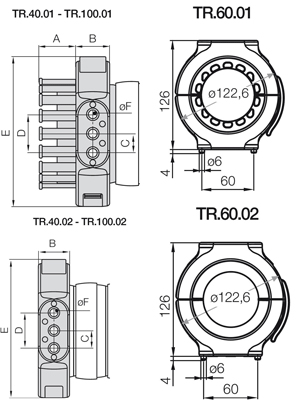

带去应力元件的接头作为中间链节的接头

了解更多详情请单击
