易格斯 14340系列： E4/轻型拖链

14340系列

系统部件24~48小时内发货

系统部件2周内发货

根据所需，常规交货时间为4~8周

适合垂直应用适用于水平应用适合圆周运动

您可在此设定您个人的拖链系统。所有条目及零部件都位于页面底部的零件清单内。

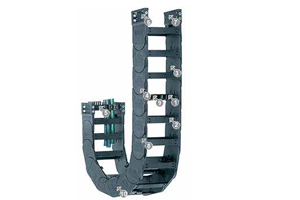

14340系列——拖链，可在两侧扣开，每两个链节有横杆。

1. 拖链横杆可在两侧拆除

2. 宽塑料横杆——保护电缆

3. 优化的内外尺寸比

4. 侧向使用的滑动面

5. 去应力元件可集成到安装架中

6. 可选用固定或旋转的安装架

7. KMA安装架可“全能”安装

8. “企口接合”设计确保更高的稳定性

9. 多种形式的内部分隔

10. 还可选用反向弯曲半径或两侧（RBR型）！

14340系列适合以下应用类型：

垂直：悬挂应用≤ 80米

水平：架空应用≤ 4米，滑动应用≤ 150米

圆周运动：可用于旋转应用，可能要求改装（旋转角度超过180°往往要求机加工改装）

14340系列适用场合

•当坚固性可以因减轻重量和降低成本而下降时

•如果需要62毫米内高的拖链/拖管

•如果内高必须达400毫米

•适用于架空长度最高为4,0米和填充重量最大为40千克/米

•行程可达150 m

• 还适合侧面、直立和悬挂应用

14340系列不适用场合

•当拖链必须极为静音(=46 db(A))且低振动时

E6.62系列

•如果侧面安装应用要求长架空长度

H4.56系列

•如果需要更长的架空长度和更长的行程距离

H4.56系列

•当存在很高的额外负载和/或使用硬电缆 或软管时

14140系列

•当需要防碎屑时

18840系列

架空长度

架空长度取决于额外负载

X轴：架空长度（米）FLB/FLG

Y轴额外负载（千克/米）

下限：行程S（米）

FLB = 带准许凹陷的架空

FLG = 上层平直的架空

参考范例A：

额外负载 = 10[千克/米]

架空长度FLB = 2,75米

行程 = 5,5米

长行程

12米起至最长150米

 拖链长度 = S/2+K2

长行程——滑动（最长150米）

在此情况下，拖链上层通过导槽在下层上滑动。我们建议由我们的技术人员为您的此类系统进行项目规划。 对于行程在8,0m到12m之间的，我们建议使用更大的架空拖链

A1 = 移动端

A2 = 固定端

A3 = 带滑轨的导槽

A4 = 无滑轨的导槽

A5 = 导槽总长度

架空长度取决于额外负载

X轴：架空长度（米）FLB/FLG

 Y轴额外负载（千克/米）

 下限：行程S（米）

FLB = 带准许凹陷的架空

FLG = 上层平直的架空

参考范例A：

额外负载 = 10[千克/米]

架空长度FLB = 2,75米

行程 = 5,5米

支撑底盘

导向支撑底盘02型

支撑下端运行 - 安设导向槽作为简易模块化系统，一片式导向槽适用于下端运行拖链的应用 您所需要的宽度，高度和颜色 - 我在供应装配拖链的同时也会提供给您支撑底盘系统 随时随地可装配于您的机械或应用中 节省您的到货和设计时间

•整套系统，即装即用

•不再需要昂贵的内部设计

•适用于多种拖链型号的宽度

•可轻松安装于您的机械外部或墙壁托架上。

•可提供2种型号及4个选配产品

支持底盘不适用于所选的拖链。

了解更多详情请单击
